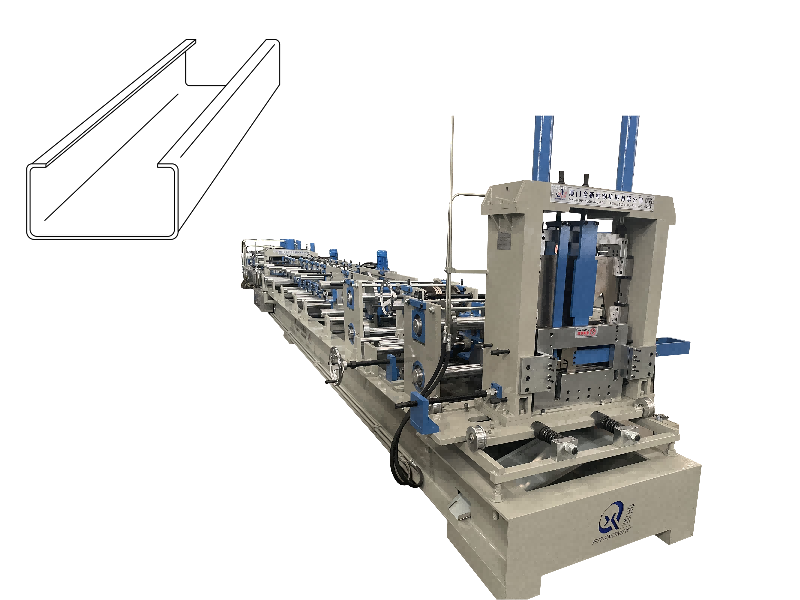

C 도리 성형 기계

기계 특징 및 장점

이것은 완전 자동 연속 롤 성형 기계로, 성형 속도가 18-25m/min이고 경량 및 고강도 용도 모두에 적합합니다.

자동 프로파일 변경 시스템을 사용하여 여러 프로파일 사양을 형성하고 유연한 작업을 위해 온라인 유연한 펀칭 시스템을 통합합니다.

선택적 사전 절단/사후 절단 프로세스: 다중 사양 생산에 사전 절단이 가능하므로 도구 변경 비용과 시간이 절약됩니다. 더 적은 사양에 대해 사후 절단이 가능하므로 프로파일 품질이 크게 향상됩니다.

CE 인증, 유럽 품질 표준 충족 및 여러 특허 보유 인기 모델은 빠른 배송을 위해 재고가 있습니다.

산업용 등급 컴퓨터 동작 제어 시스템과 지능형 디지털 작동 인터페이스를 갖춘 이 기계는 사용자 친화적인 디자인, 간단한 작동, 안정적인 성능, 신뢰할 수 있는 품질, 미적으로 아름답고 경제적인 디자인을 특징으로 합니다.

원자재

재질 : 냉간 압연 / 열간 압연 강판, 아연 도금 강판

두께: 1.0-3.0mm

항복 강도: 235-350MPa

폭: 프로파일 요구 사항에 따라 맞춤화됨

매개변수

언코일러: 5T

먹이는 테이블

레벨링 장치

펀칭 장치: 프로파일 요구 사항에 따라 맞춤화

속도 형성: 18-25m/min

안전 커버: 선택 사항

절단 후 장치

출력 시스템:

수동 지원/자동 스태커(옵션); 적층 방향: 가로/세로(옵션)

유압 시스템은 펀칭 및 절단 후 시스템에 동력을 제공합니다.

전기 제어 시스템: Mitsubishi/Siemens/AMS(선택 사항/필요에 따라 맞춤 설정)

명세서

성형 기계는 새로운 Grade A 품질의 기계로 맞춤형 맞춤화를 지원합니다. 기본 사양은 다음과 같이 고정되어 있습니다.

운영자 수 : 1-2명

전원 공급 장치: 220V/380V/415V/460V, 50/60Hz, 3상(필요에 따라 맞춤화)

장비중량 : 약 12톤 외형치수 : 약 25×2.5×1.8m (길이×가로×높이)

컨테이너 적재 요구 사항: 일반적으로 40피트 컨테이너 1개가 필요합니다.

색상: 표준 파란색/회색(요청 시 맞춤 설정 가능)

원산지: 중국 샤먼

포장: 표준 수출 보호 포장

형성된 모양: 프로필 도면 및 고객 요구 사항에 따라 맞춤화

생산 공정 흐름

장비는 절단 기술에 따라 절단 전 공정과 절단 후 공정으로 구분됩니다. 절단 단계의 순서만 다릅니다. 다른 모든 과정은 동일합니다. 둘 다 자동/수동 언코일링을 지원합니다.

사전 절단 공정: 언코일링 기계 → 피딩 가이드 → 레벨링 시스템 → 펀칭 장치 → 고정 길이 사전 절단 → 냉간 굽힘 성형 시스템 → 출력(수동 지원/자동 스태커, 옵션)

절단 후 공정: 언코일링 기계 → 공급 가이드 → 레벨링 시스템 → 펀칭 장치 → 냉간 굽힘 성형 시스템 → 유압식 고정 길이 후 절단 → 출력(수동 지원/자동 스태커, 옵션)

성형규격 및 코일폭

우리는 80mm, 100mm, 120mm, 140mm, 160mm, 180mm, 200mm, 220mm, 240mm 및 250mm를 포함한 다양한 표준 C형 강철 성형 사양을 제공하며 두께는 1.0-3.0mm입니다. 일부 사양은 표준 구성이고 다른 사양은 선택 사항입니다.

19mm, 219mm, 253mm, 286mm, 319mm, 353mm, 386mm, 320mm, 453mm, 486mm 등 다양한 코일 폭과 호환됩니다.

생산 라인 레이아웃

생산라인의 전체 길이는 약 25m이다. 언코일러, 피딩 장치, 레벨링 장치, 펀칭 장치, 냉간 굽힘 성형 시스템, 절단 장치, 완제품 지지 플랫폼의 순서로 구성됩니다. 유압 스테이션과 전기 제어 캐비닛이 장착되어 있습니다. 각 구성 요소에는 고정된 레이아웃 크기가 있습니다.

완제품의 적용 시나리오

완성된 C자형 강철은 강철 구조물 건물의 도리와 벽 빔에 널리 사용되며 경량 지붕 트러스 및 지지대에도 결합될 수 있습니다.

또한 경공업 기계 제조의 기둥, 빔 및 지지대와 같은 구성 요소에도 사용할 수 있습니다.

C형강의 친환경성, 견고성, 내구성, 경제성, 설치 용이성, 미려함 등의 특성으로 인해 관련 철강 건축자재의 적용 범위가 지속적으로 확대되고 있습니다.

우리의 금속 도리 기계는 용융 강철, Q235 강철, Q345 강철 및 심지어 550Mpa 경강 코일을 성형할 수 있으며 Beenew 기계는 구매자의 가공 강철 재료 성능, 필요한 속도, 최종 도리 정밀도 및 기타 특별한 요구에 따라 강철 도리 기계를 제조할 것입니다.

금속 C 모양 제조 기계에는 세 가지 인기 있는 절단 스타일이 있습니다.

첫째, 보편적인 절단은 절단 날 시간을 절약하는 데 좋으며 크기 교환이 가능한 도리 기계에 적합합니다. 한 세트의 도리 제조 기계는 많은 크기의 도리를 생산할 수 있지만 한 세트의 범용 절단 블레이드만 모든 요구를 충족할 수 있습니다.

둘째, 플라잉 컷은 강철 C형 성형 기계의 라인 속도를 향상시키는 데 좋으며 도리 절단 중에 라인이 멈출 필요가 없습니다.

셋째, 유압 정지 절단은 강철 도리 제조 기계의 일반적인 설계 스타일, 더 나은 제조 비용 및 안정적인 성능입니다.

따라서 모든 구매자는 귀하의 예산에 따라 적합한 디자인을 선택할 수 있습니다. 아연 도금 아연 도금 도리 성형 기계에 대한보다 전문적인 제안을 원하시면 지금 저희에게 연락하신 것을 환영합니다.

FAQ

C 및 Z 도리 기계란 무엇입니까?

강철 도리 기계는 아연 도금 또는 냉간 압연 강철 스트립을 공급, 구멍 펀칭, 굽힘 및 절단 과정에서 연속적으로 C형 강철 채널을 생산하는 장비입니다.

이 도리 기계는 완전 자동이며 친숙한 HIM 화면으로 작동하기 쉽습니다. 이는 하나의 디코일러, 시트 가이드, 금속 스트립 레벨링, 장비 롤 포밍 섹션, PLC 제어 시스템, 유압 절단, 수집 테이블로 구성됩니다.

주요 장점은 아름다운 맞춤형 디자인, 강력한 본체 프레임으로 쉽고 안정적인 작동입니다.

C 퍼린이란 무엇입니까?

C Purlins 또는 Cee Purlins는 건물 쉘 구조의 지붕과 벽 장선을 형성하도록 설계된 C자형 단면의 수평 빔을 가진 도리입니다.

지붕 시트와 건물 사이에 위치하여 시트가 단단히 부착되고 안전한 위치에 있도록 지지대 역할을 합니다.

C형 도리의 장점은 무게가 가볍고 설치 및 운반이 용이하다는 점입니다.

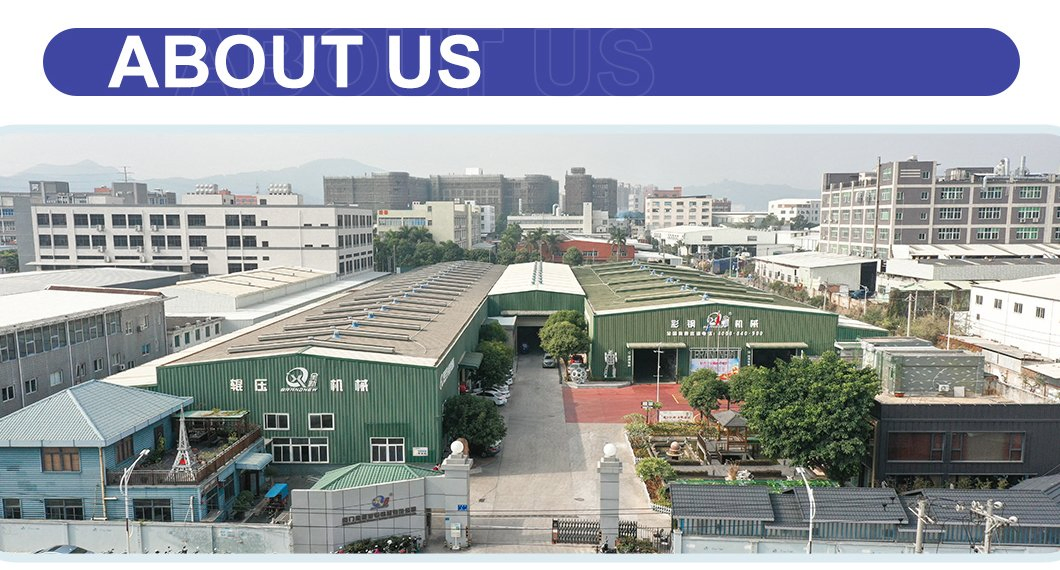

회사 소개
