이전 도리 롤

지붕과 벽을 지지하는 중요한 건축 뼈대로서 퍼린은 가볍고 내구성이 뛰어난 것이 특징입니다. 고급 도리 롤 포머에는 자동화된 크기 조정, 재료 공급 및 펀칭 기능과 같은 기능이 통합되어 다양성과 생산성이 향상되는 경우가 많습니다.

문의 보내기

제품 설명

제품 매개변수

목	매개변수
재료 두께	1.5-2.0mm
먹이는 폭	125-422mm
구동 모터	11kw
유압 스테이션 전원	5.5kw
롤러 재질	45# 강철, 열처리, 경질 크롬 코팅
샤프트 직경	70/55mm
성형 스테이션	13개 역

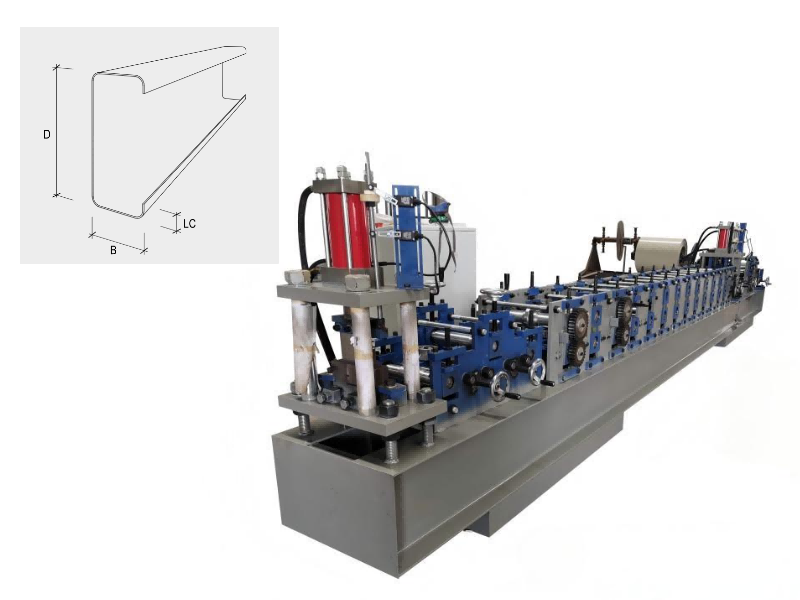

제품 사진

Omega Roll Forming Machine

특징

도리 기계는 재료를 C, Z 또는 U 모양과 같은 필요한 도리 프로파일로 형성할 수 있습니다. 이 기술은 생산의 높은 정밀도, 효율성 및 일관성을 보장합니다. 위의 기능을 보장하는 첨단 기술과 높은 자동화 수준을 갖춘 Beenew 도리 롤 포머입니다. 필요한 도리의 수와 길이를 입력하기만 하면 됩니다. 그러면 PLC 제어 시스템이 기계를 자동으로 실행할 수 있습니다.

세부

전체 도리 롤 포머는 안내 및 레벨링 장치, 사전 전단 및 펀칭 장치, 주 압연기, 포스트 전단 및 PLC 캐비닛으로 구성됩니다.

- 안내 및 레벨링 장치: 시트 도입 장치, 양쪽 조절 가능한 가이드 장치, 레벨링 롤러 및 기타 구성 요소. 레벨링을 위해 상부 3개, 하부 4개의 레벨링 롤러 구조를 채택했습니다.

Omega Machine

- 사전 전단 및 펀칭 장치:

꼬리 절단을 위한 유압식 전면 전단기; 히드라 펀칭 장치는 절단하는 동안 정지해야 합니다. 펀칭 금형의 수는 고객의 생산 요구 사항에 따라 맞춤화됩니다.

Purlin Making Machine

- 주요 압연기: 성형을 위한 13개 스테이션; 모든 샤프트와 롤러는 견고하고 정밀하게 가공되었습니다. 압착할 재료의 강도와 두께가 특별한 경우 롤러의 재료는 강도가 더 높고 특수 처리된 금형강으로 만들어집니다.

Purlin Rolling Machine

-포스트 전단: 성형 후 전단; 범용 가위, 3개의 블레이드 구조, 블레이드 폭 및 높이 조절 가능; 블레이드 재료 CR12MVO;

Purlin Roll Former

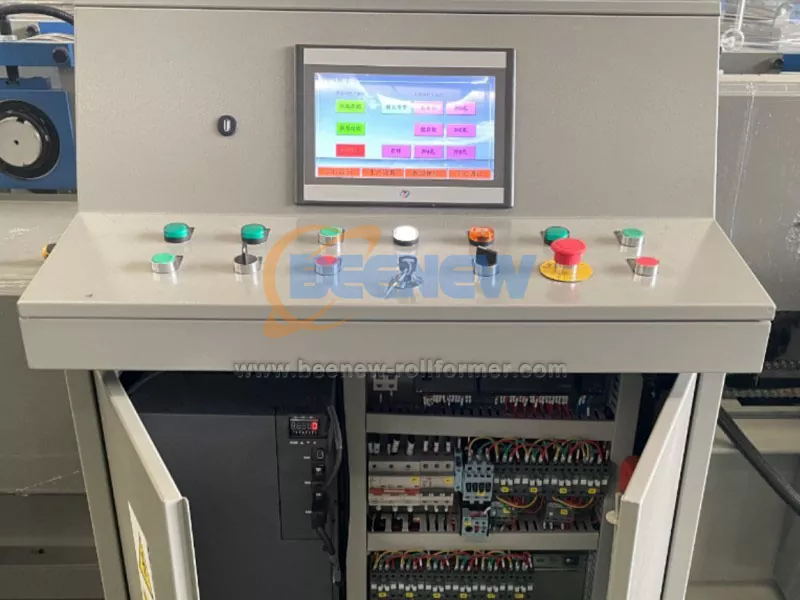

-PLC 캐비닛.

전체 도리 롤 포머는 인간-기계 인터페이스를 갖춘 PLC에 의해 제어됩니다. 작업자는 설정된 프로그램(프로그램 가능 제어)을 통해 자동으로 실행되고 제어 프로세스를 모니터링하여 작업자가 생산 라인을 제어하고 제어 매개변수를 수정하고 장비 실행 상태, 실행 매개변수 및 오류 표시를 실시간으로 모니터링할 수 있습니다. 부품 길이의 디지털 설정, 부품 길이를 조정할 수 있습니다. 장비 작동 상태를 실시간으로 모니터링하고 장애를 표시합니다.
