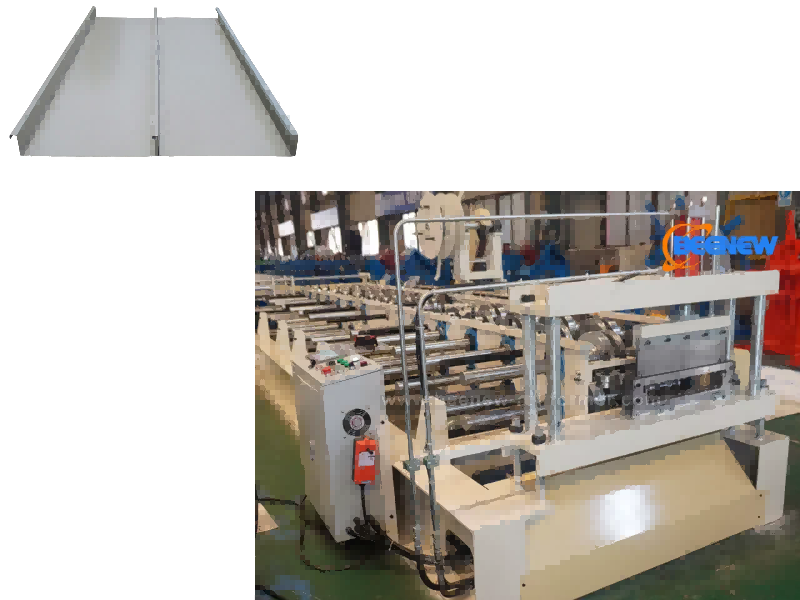

스탠딩 심 성형 기계

이 루핑 기계는 금속 루핑 가공을 위해 특별히 설계된 냉간 압연 성형 기계입니다. 주로 YX65 시리즈 스탠딩 심 지붕 시트를 생산하며 코어 금형을 변경하지 않고도 280/400/500/600mm의 4가지 유효 폭을 동시에 생산할 수 있습니다. 대형 공공건물(고속철도역, 공항, 경기장 등)의 알루미늄-마그네슘-망간 및 컬러 코팅 강철 스탠딩심 지붕 시공에 적합하며 건축 금속 지붕 가공을 위한 핵심 장비입니다.

생산 과정

롤 공급 → 언코일링 → 길이에 따른 수동 사전 절단 → 공급 가이드 → 냉간 롤 성형 → 유압식 사후 절단 → 완제품 수집. 전체 프로세스가 자동화되어 있으며 1~2명의 작업자만 필요합니다.

매개변수

1. 패널 종류 및 치수

지붕 패널 리브 높이: 65mm(YX65 시리즈 코어 식별자)

효과적인 생산 폭: 300/400/500/600mm

원료 투입 폭 : 약 472/575/675/775mm

2. 호환 가능한 원료

재질 : 컬러도금강판(PPGI), 아연도금강판, 알루미늄-마그네슘-망간시트

두께 : 강판 0.35-0.8mm, 알루미늄 시트 0.4-1.2mm

항복 강도: 235-350MPa

3. 성형성능

패스 형성: 14 패스

속도 형성: 8-20m/min

전압: 380V/50Hz/3상

4. 장비 사양

전체 기계 크기: 약 5800*1600*1500mm(20GP 컨테이너 운송에 적합)

전체 기계 중량: 5.5-7톤

모터 출력: 메인 모터 7.5kW + 유압 모터 2.2kW(듀얼 모터 구성)

구조 및 구성: 장비는 전체 PLC 자동 제어 기능을 갖춘 7개의 핵심 구성 요소로 구성된 통합 생산 라인입니다.

1. 언코일러: 수동식, 최대 부하 용량 3-5톤, 코일 내경 508±30mm에 적합;

2. 사전 절단 기계: PLC와 연결되어 원료 길이를 미리 계산하여 재료 낭비를 줄일 수 있습니다.

3. 주요 성형 기계 : 기계 본체는 H450 강철로 용접되고 롤러는 크롬 도금 거울 마감 처리 된 40Cr 강철, 샤프트 직경 75-80mm, 기어 / 스프로킷 드라이브입니다.

4. 유압식 후절단 기계: 절단 블레이드 재료 Cr12Mov(열처리 HRC58-62), 절단 수명이 100만 회를 초과하고 기계가 정지된 경우에도 절단 정확도가 보장됩니다.

5. PLC 제어 시스템: 터치 스크린을 사용하면 생산 배치, 길이 및 수량을 입력하여 완전 자동 절단 및 계산을 달성할 수 있습니다.

6. 배출 랙: 편리한 완제품 운반을 위한 무동력 롤러 랙 3세트;

7. 포함된 도구: 현장 지붕 설치에 적합한 수동 심 클램프 및 전기 심 클램핑 기계 각각 1-2 세트.

사업 및 판매 후 정보

1. 배달 시간: 대략 45 작업 일;

2. 최소 주문 수량: 1개 단위;

3. 지불 방법: TT/L/C;

4. 선적항: 중국 샤먼항;

5. 판매 후 보증: 1년 보증(핵심 부품의 경우 2년까지 연장 가능), 24시간 기술 지원, 해외 엔지니어 현장 서비스 제공;

6. 인증: CE/ISO/SGS 및 기타 국제 표준을 준수합니다.

응용

스탠딩 솔기 프로파일은 주거용 및 상업용 건물에 일반적으로 사용됩니다. 그들은 지붕 설치와 벽 클래딩 모두에 사용됩니다. 단순하고 관대하며 아름답고 견고합니다. 아크벤딩머신, 커브머신과 함께 사용하여 다양한 형상에 대응 가능합니다.
