Z 도리 만드는 기계

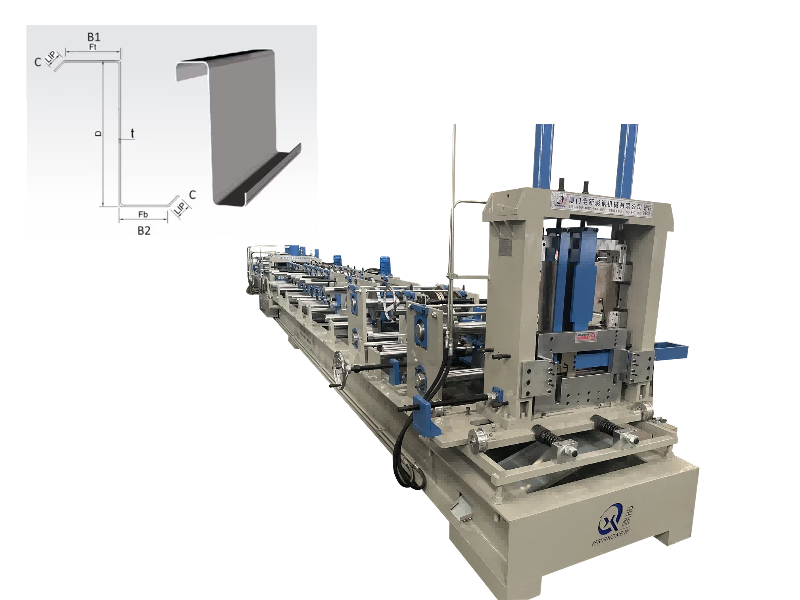

Z 도리 롤 성형 기계

Beenew Machinery는 중국 최초의 Z형 도리 롤 성형 기계 제조업체 중 하나이며 표준 폭 75/100/125/150/200mm 및 맞춤형 크기의 Z형 도리를 위한 완벽한 솔루션을 제공할 수 있습니다.

이 성형기는 Z형 도리를 생산할 수 있으며 C형 도리와도 호환됩니다. 생산된 강도리는 열연강판을 냉간 굽힘 가공하여 제작되며, 경량이고 지붕용 도리 특성에 적합합니다. 이는 대형 및 중형 건물의 지붕 및 벽 지지대에 널리 사용되며 철골 구조 건물의 핵심 부품 생산 장비입니다.

Z형 도리 : Z형 단면, 얇은 벽, 경량, 우수한 단면 성능 및 고강도로 지붕재뿐만 아니라 벽 구조 지지대 및 바닥 보에도 사용할 수 있으며 철골 구조 건물에서 일반적으로 사용되는 도리 유형입니다.

기계 특징

롤러/심 교체 없이 다양한 크기의 도리를 생산합니다. 1분 안에 60~250mm 크기 사이를 빠르게 전환할 수 있으며, 이 범위 내에서는 크기 제한이 없어 원자재가 절약됩니다.

사전 절단 시스템을 갖추고 있습니다(사후 절단 옵션 포함). 다양한 크기에 맞게 도구를 변경할 필요가 없습니다. 도리 웹과 플랜지의 어느 위치에서나 펀치를 만들 수 있습니다. 엠보싱 및 로고 조각을 지원합니다.

간단한 조작과 낮은 유지관리 비용; 보호커버, 비상스위치, 오류 방지 프로그램을 탑재하여 종합적인 안전 보호를 제공합니다.

처리 길이 공차 ±0.5mm; Q235 항복 강도 원료와 호환 가능; 안정적인 완제품 품질.

기술적인 매개변수

핵심 매개변수: 웹 처리 폭 100-600mm, 플랜지 10mm, 검사 두께 0.5mm; 판금 1.5-3mm 컬러 코팅 시트(PPGI) 및 아연 도금 시트(GI) 처리; 생산 속도 약 15m/min.

기계 구성 요소

언코일링 기계: 최대 폭 600mm, 최대 하중 5000kg, 수동/유압 작동 모드.

냉간 굽힘 성형 메인 장치: 11-15개의 롤 스테이션, 롤은 GCR15 크롬 도금 강철(HRC58-62°), 메인 샤프트는 80mm 솔리드 45# 강철이며 18.5kw 상하이 전기 모터로 구동됩니다.

절단 및 펀칭 장치: 절단기/다이는 자격을 갖춘 기둥형 절단을 사용하는 Cr12 처리 강철(HRC58-62°), 유압 스테이션 모터 5.5KW입니다.

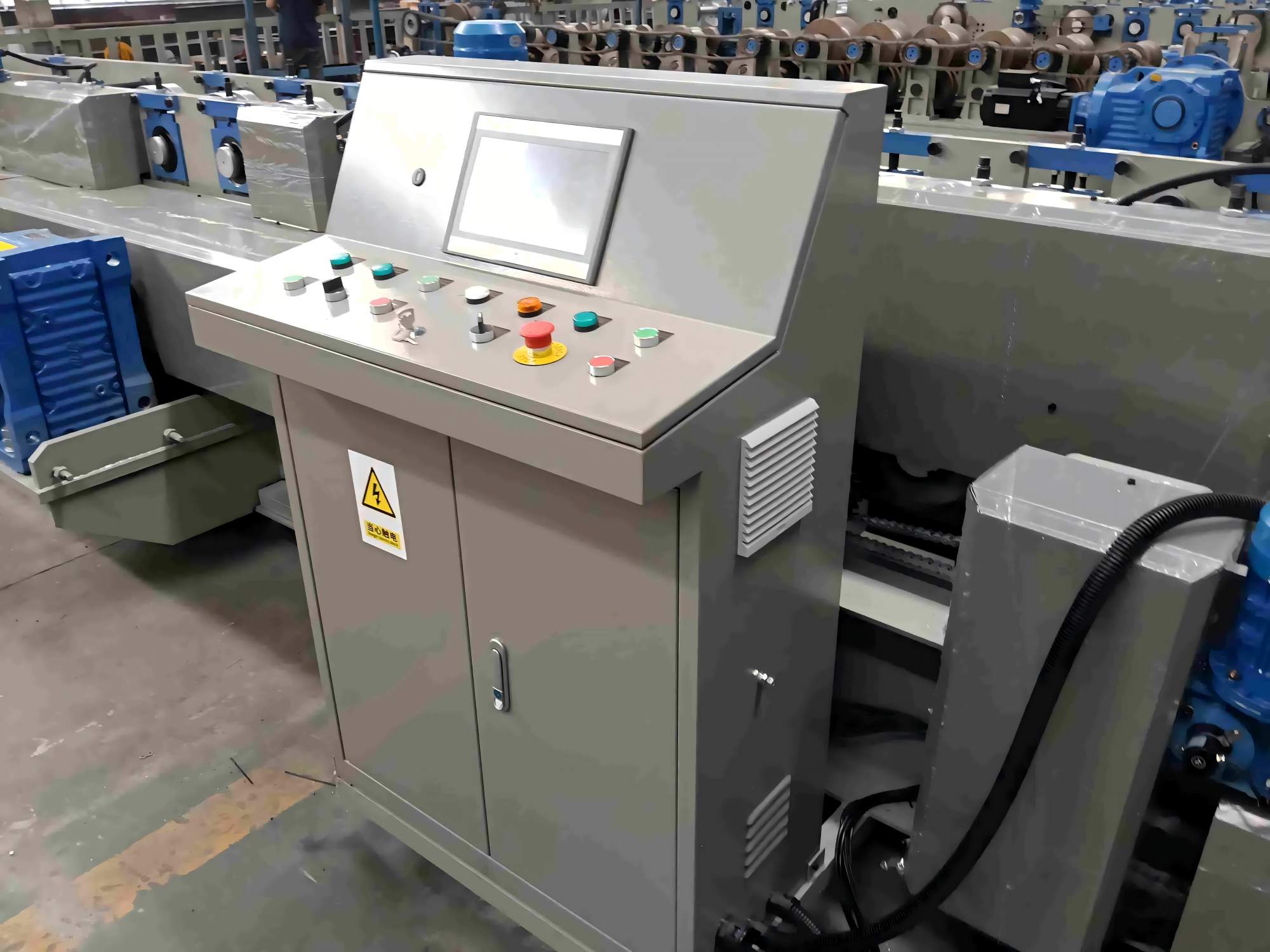

PLC 제어 캐비닛: Delta PLC + Omron 인코더, 터치스크린 작동, 길이 오류 ±2mm, 중국어 및 영어 지원, 380V/50HZ 3상(사용자 정의 가능).

유압 펌프 스테이션: 46# 유압 오일, Huade 솔레노이드 밸브, 5.5kw 모터, 팬 냉각.

생산지원 플랫폼 : 무동력형, 길이 2m.

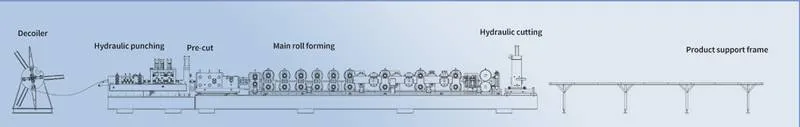

생산 공정 흐름

풀기 기계 → 맨드릴 성형 → 유압 시스템 → 자동 제어 시스템 → 단계별 성형 메커니즘 → 자동 전단 메커니즘 → 완제품 수령 테이블. 핵심 공정에는 유압 펀칭과 유압 절단이 포함됩니다.

Z형 도리와 C형 도리의 차이점

둘 다 강철 구조 도리이지만 핵심 차이점은 7가지 측면에 있습니다. Z형 도리는 넓은 경간, 높은 경사의 지붕 적용에 더 유리합니다.

C형 도리는 90° 각도를 가지며 건물 벽과 바닥 빔에 사용됩니다. Z형 도리의 각도는 90° 미만으로 더 큰 유연성을 제공하며 지붕 및 벽 지지대에 사용되며 경사가 높은 지붕에 적합합니다.

Z형 도리는 연속적으로 겹쳐질 수 있어 대형 금속 건축물에 적합하며, C형 도리는 겹쳐질 수 없습니다.

Z형 도리는 강도가 더 높고 무거운 구조물을 지탱할 수 있으며 농업 및 산업용 건물에 적합하지만 설치 요구 사항이 더 높습니다. C형 도리는 강도가 약간 낮지만 설치가 더 쉽습니다.

지붕경사도가 클수록 Z형 도리의 수직굽힘단면계수의 활용률이 높아지는 반면, C형 도리의 경우에는 이러한 특성이 없다.

지원 서비스

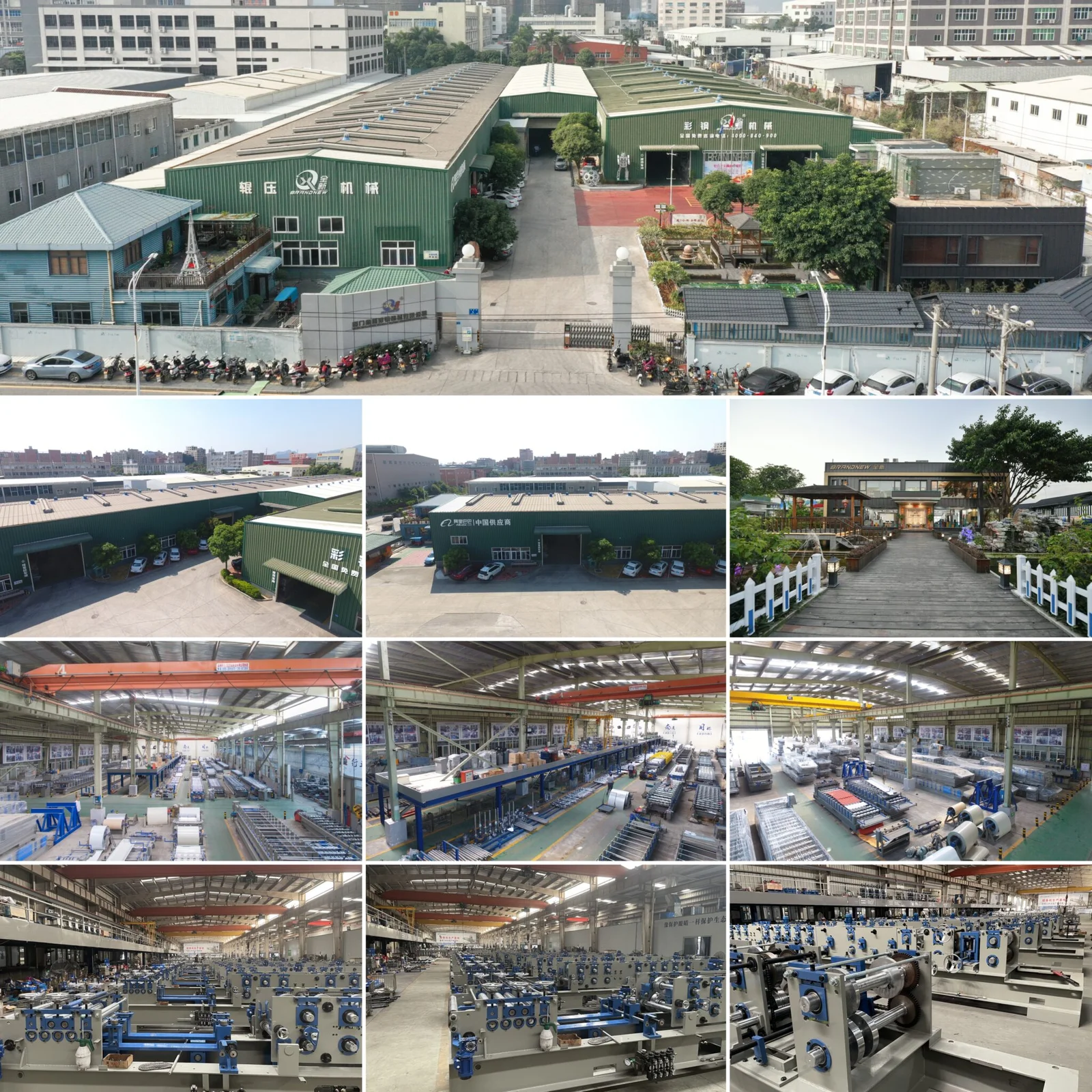

1997년에 설립되어 복건성 샤먼에 본사를 둔 Beenew Machinery는 다양한 롤 성형 기계의 맞춤형 생산을 전문으로 합니다. 당사의 제품은 IAF/SGS/CE 인증을 보유하고 있으며 80개국 이상과 협력하고 있습니다. 2,000명 이상의 고객이 우리 공장을 방문했습니다. 장비에는 20년 이상의 보증이 제공됩니다.

애프터 서비스

전체 기계에 대한 1년 보증, 24개월 무료 수리 및 평생 기술 지원. 수리할 수 없는 부품은 보증 기간 동안 무료로 교체해 드립니다. (배송비는 고객 부담입니다.)

보증금 수령 후 35일 이내에 배송됩니다. 맞춤형 장비를 이용할 수 있습니다.

당사 공장을 방문하는 고객은 장비 설치, 작동, 기술 인력에 대한 대면 교육을 받을 수 있습니다.

글로벌 배송을 담당하며 포장, 보강, 멸균, 적재 등 전 범위의 물류 서비스를 제공합니다.
